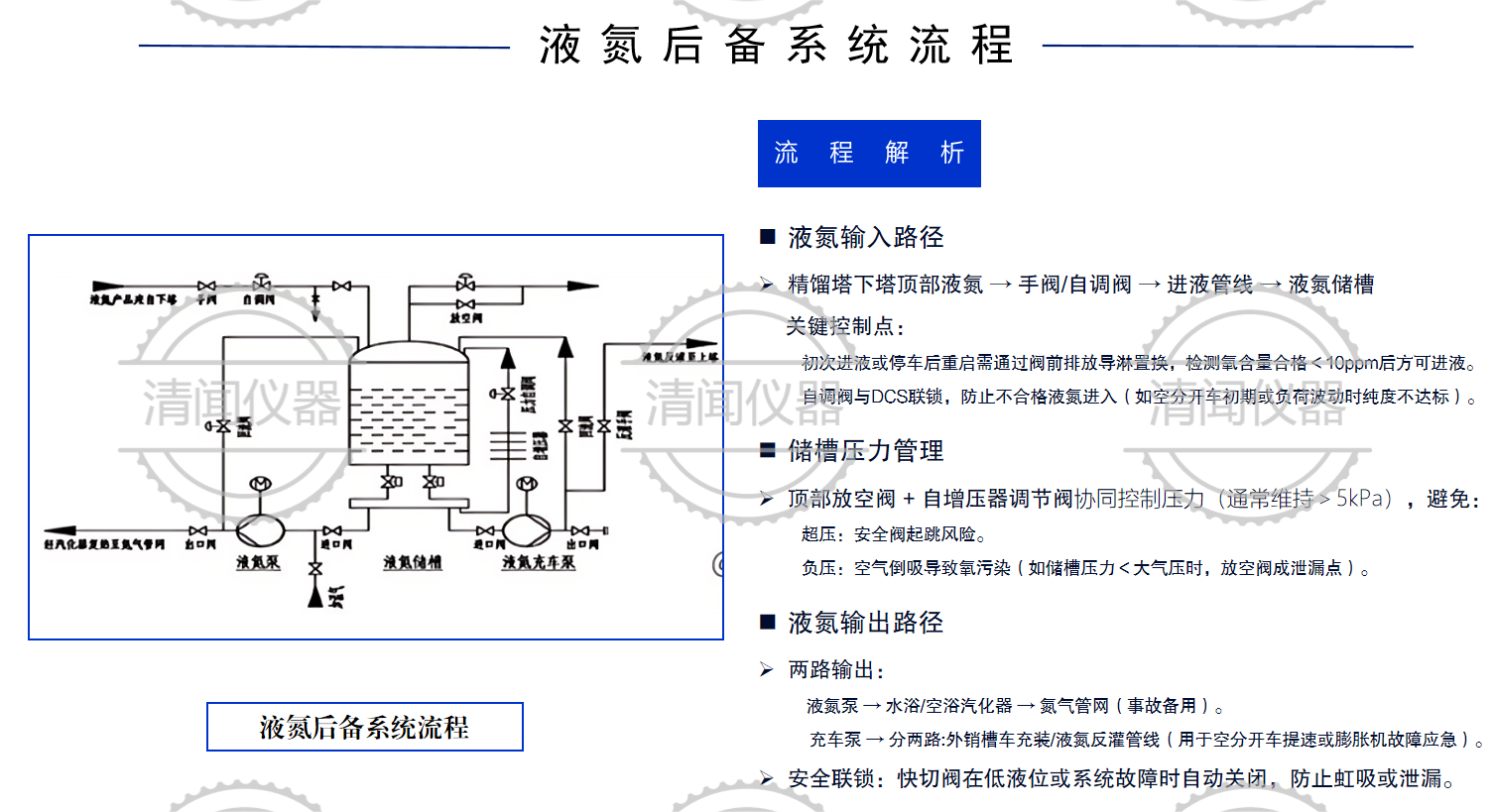

方案背景

         空分裝置將產出的多余液氮儲存在液氮儲槽內，液氮儲槽是液氮后備系統的核心。不論是外銷的液氮產品還是供全廠的氮氣，都對氮純度要求非常高，微量氧控制應＜10ppm。在實際運行過程中，液氮儲槽中的微量氧極易超標，超標會威脅生產安全與產品質量，尤其在空分跳車或事故時，液氮后備系統需確保氮氣純度。因此，在日常生產過程中就需要高精度、可靠的在線監測系統實時監測液氮后備系統微量氧的含量及氮氣純度。

        氧超標問題歸納

       不合格液氮進入

? 空分開車階段污染，精餾塔未達平衡時，頂部氮氣純度不足（O?＞50ppm）。

? 停車/負荷波動，自調閥響應延遲＞5秒即導致超標。

         精餾塔空氣泄漏

? 閥門未關嚴,塔內空氣（O?）直接滲入

? 保壓操作失誤，塔壓＜50kPa。

        密封系統泄漏

? 液氮泵密封失效 泄漏路徑：軸封→泵腔→回流閥→儲罐。

? 加溫氣滲透  加溫閥內漏

         充裝操作污染

? 槽車反竄  槽車壓力未泄放，儲罐壓力＞0.3MPa。

        儲槽負壓吸氣

? 放空閥開度＞30%即可引發負壓。

        監測缺陷

? 分析盲區   未采用在線實時在線監測，增加管控風險

? 校準失效   標準氣過期、標定失效

 解決方案

         液氮儲槽中的微量氧在線分析系統用于實時監測液氮儲槽中的氧含量，當檢測值超過設定閾值時，自動觸發聲光報警并啟用聯鎖控制，確保氮氣純度，避免因氧污染導致的安全風險或產品質量問題。

        方案由采樣系統、預處理系統、微量氧分析儀、控制系統、標氣單元等組成

        系統介紹

  采 樣 系 統  從液氮槽保護氣或管道抽取樣氣，確保代表性。

• 監測液氮槽車中微量氧含量

  預處理系統   對取樣氣體進行減壓、過濾和流量調節，保證樣氣符合分析儀要求。

• 進口品牌流量計，監測氣體流量。

• 316不銹鋼取樣管材質

• 切換閥 支持遠程切換

  控 制 系 統   濃度超標報警，故障報警，數據遠傳至DCS/PLC。

  校 準 單 元   自動/手動校準，標配零點和標準量程氣；

• 1/4或1/8mm卡套螺紋，含減壓閥和快速接頭。

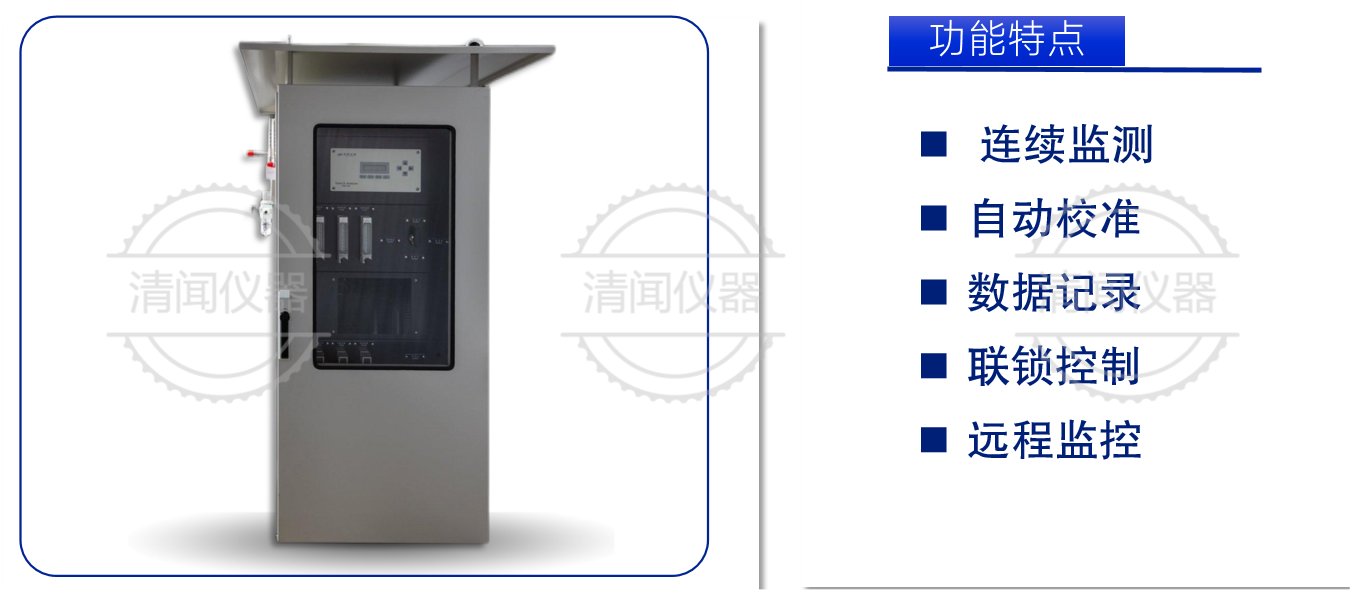

核心設備

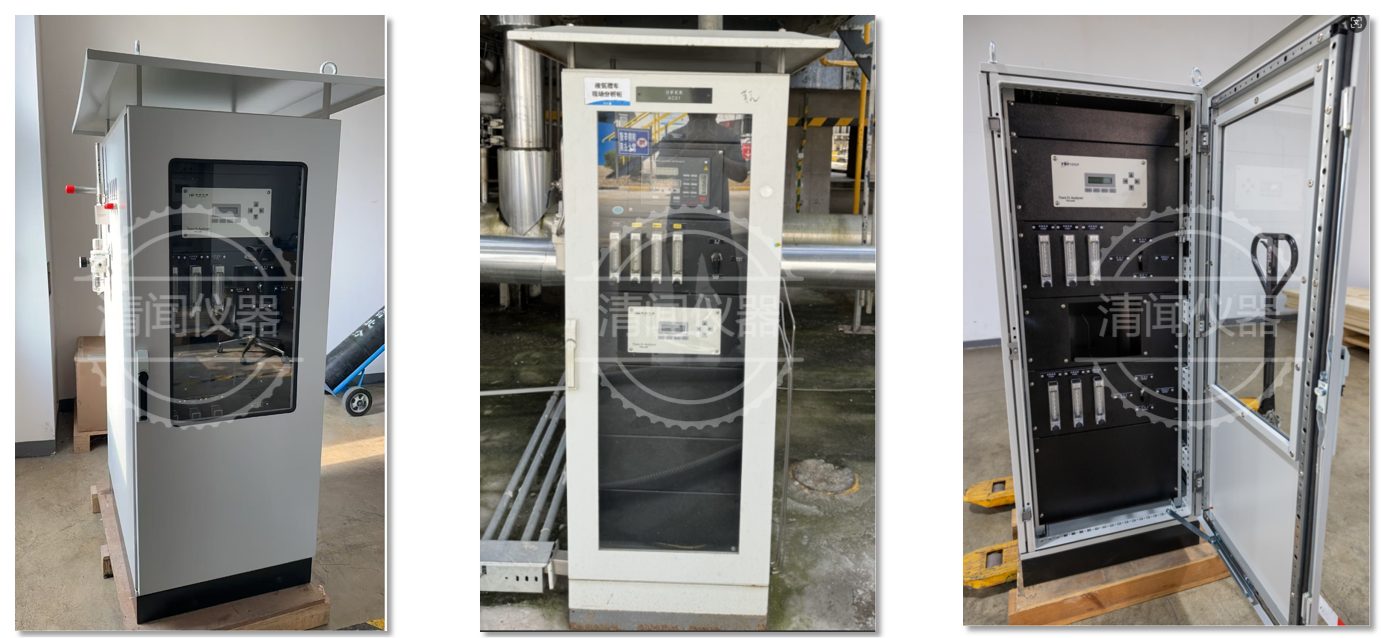

應用現場
