空分裝置是以空氣為原料,通過物理分離工藝制取高純度氧氣(O?)、氮?dú)猓∟?)、氬氣(Ar)等單組份氣體的成套設備。
在線分析儀屬于高價值儀表,需合理規劃分析點布局和儀器選型,以平衡可靠性與投資成本。
工業氣體應用十分的廣泛,冶金、石油、化工、采礦、食品、軍工、管道焊接、精密電子元器件焊接等行業均離不開氣體參與到生產過程中。
通常也稱純化系統,其主要目的是將空氣含有的水蒸氣、CO2、乙炔和其他碳?xì)浠衔铮约昂谢覊m的其他固體雜質吸附出來,保證后序工段生產的正常進行。
1、精餾就是利用兩種不同物質(氣體)的沸點不同,多次地進行混合,蒸氣的部分冷凝和混合液體的部分蒸發的過程就叫做精餾。
2、空氣從純化系統過來,經冷箱換熱與膨脹后空氣混合后進入下塔底部,這部分氣體做為下塔的上升蒸氣。

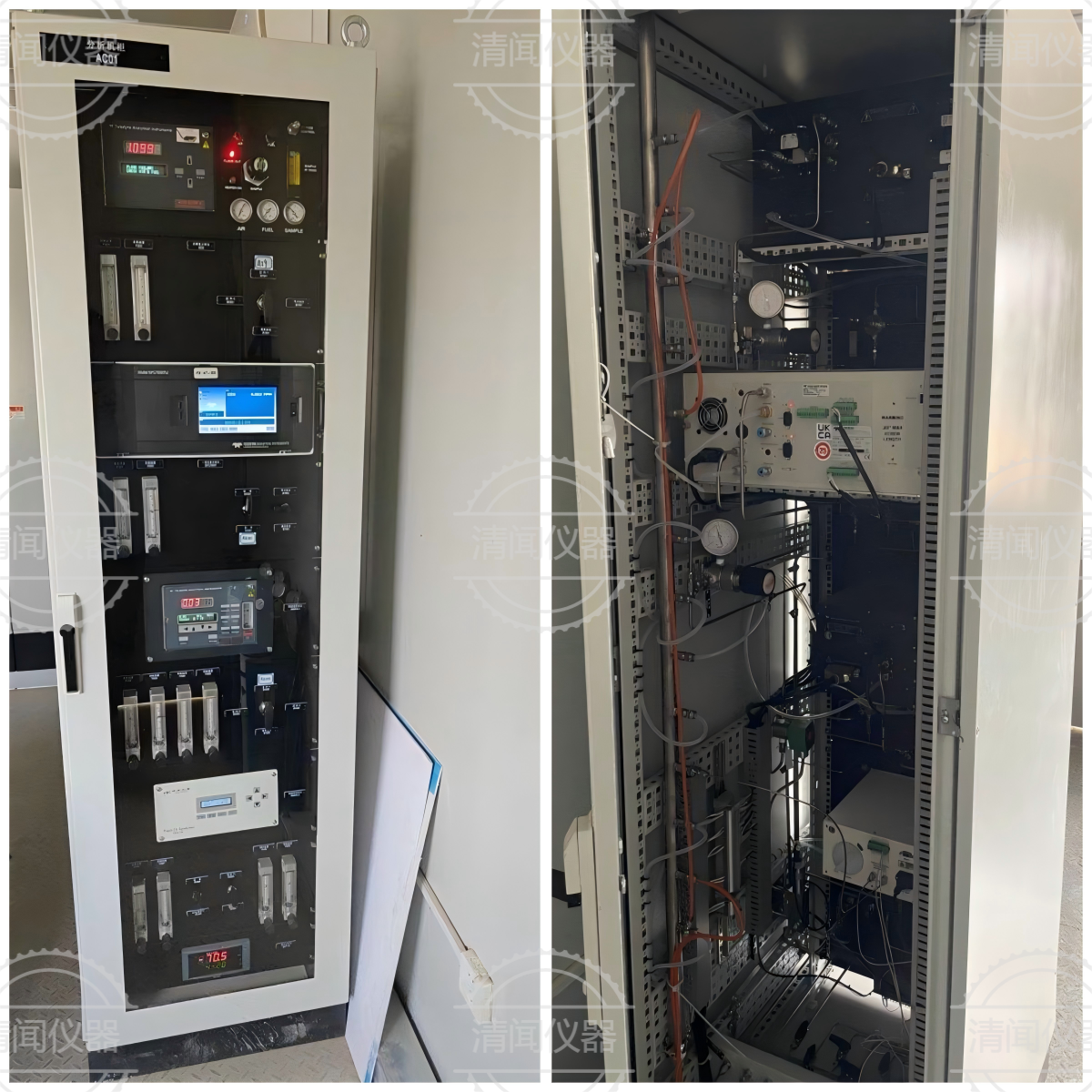

測點序號 | 工藝點 | 測量量程 |
1 | 出凈化器空氣中CO2 | CO2 :0-5/20ppm |
2 | 再生污氮中微量水 | H2O: 0-10/100ppm |
3 | 增壓膨脹空氣中水 | H2O: 0-10/100ppm |
4 | 液空中富氧 | O2 :0-50/100% |
5 | 污氮中氧 | O2 :0-5/10% |
6 | 產品氧純度 | O2 :98-100% |
7 | 產品氮中微量氧 | O2 :0-10ppm |
8 | 氬餾份中氬 | Ar:0-15% |
9 | 粗氬塔1頂?shù)难?/span> | O2 :0-5/10% |
10 | 工藝氬中的氬 | Ar:80-100% |
11 | 粗氬塔2氬中微量氧 | O2 :0-10ppm |
12 | 精氬中雜質N2/O2/H2O /CH4/CO/CO2 | O2 :0-10ppm/N2:0-2pm /H2O: 0-10/100ppm |
13 | 主冷凝器液氧中氧化亞氮 | C2H2:0-500ppb,0-5ppm,0-50ppm Total CnHm:0-10,0-100,0-1000ppm |
14 | 氧化亞氮N2O分析儀 | N2O:0-10/100ppm |
15 | 粗Ar塔Ⅱ出口粗Ar純度分析 | Ar:80-100% |
16 | 液氬中微量氧分析 | O2 :0-10ppm |
測點位:進冷箱空氣中CO2分析或MS空氣凈化出口空氣中的CO2分析
測點介質條件:溫度約350K、壓力約0. 0124Mpa、污氮露點低于-75℃
測點位:進冷箱增壓空氣中含水量分析(經膨脹機增壓風機增壓后的空氣)
測點位:上塔污氮純度(①),出冷箱污氮?dú)饧兌确治觯á冢?/span>
AE-6 溫度約80. 8K、壓力約0. 0362Mpa、組分約1%O2
AE-104 溫度約284K、壓力約0. 0163Mpa、組分約1%O2
測點位:空分裝置產品氧純度分析
測點介質條件:溫度約284K、壓力約12. 4 KPa、O2 < 10 ppm
應用:無H2制Ar新工藝將粗Ar塔分為I塔和Ⅱ塔,Ar塔I粗精餾,使Ar中O2含量降到2%以下,為Ar塔Ⅱ精餾進一步除去O2創造條件。
測點介質條件:溫度約86. 7K、壓力約0. 043Mpa、Ar約 96%, O2約 2. 5%, N2約 1. 5%
應用:粗Ar塔Ⅱ出口的氣體成份組成是:Ar≥98.5%, N2≤1.5%, O2≤2ppm. 在這里,產品Ar含氧量是重要的工藝控制指標。

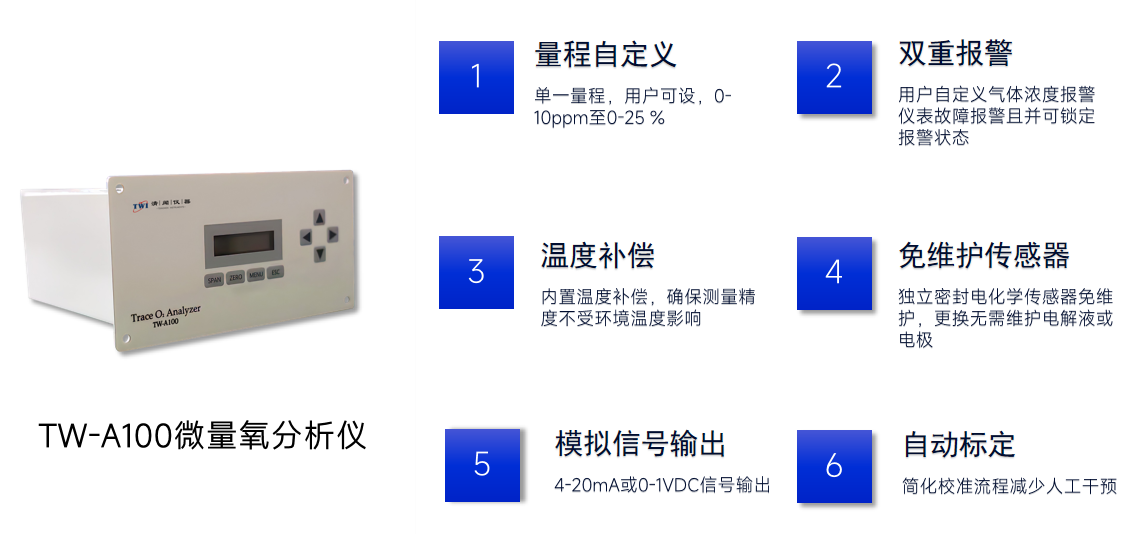

測點位:粗Ar塔Ⅱ出口粗Ar中微量O2分析
Ar 98. 5%, N2 1. 5%, O2 < 5 ppm
4.11 精氬中雜質N2/O2/H2O/CH4/CO/CO2
測點介質條件:溫度約284K、壓力約12. 4Kpa、O2 ≤5 ppm
對于內壓縮流程的測量選型:一臺總碳?xì)浞治鰞x
對于外壓縮流程的測量選型:一臺乙炔和總碳?xì)潆p組份分析儀
測點介質條件:溫度約94. 4K、壓力約0. 05Mpa、O2≥99. 6 %, 碳?xì)浠衔锷倭?/span>
測點介質條件:溫度約94. 4K、壓力約0. 05Mpa、O2≥99. 6 %, 碳?xì)浠衔锷倭俊?/span>
測點介質條件:溫度約92. 7K、壓力約0. 07Mpa、O2 <10ppm
