方案背景

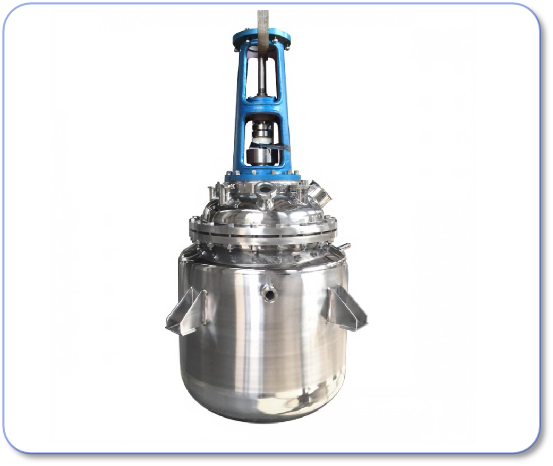

        在生物制藥行業中，反應釜是化學試劑混合與反應的核心設備，其安全性至關重要。氧氣作為一種高活性氣體，若濃度超標，極易引發火災或爆炸事故，因此實時監測反應釜內的氧含量是制藥生產中的關鍵環節。

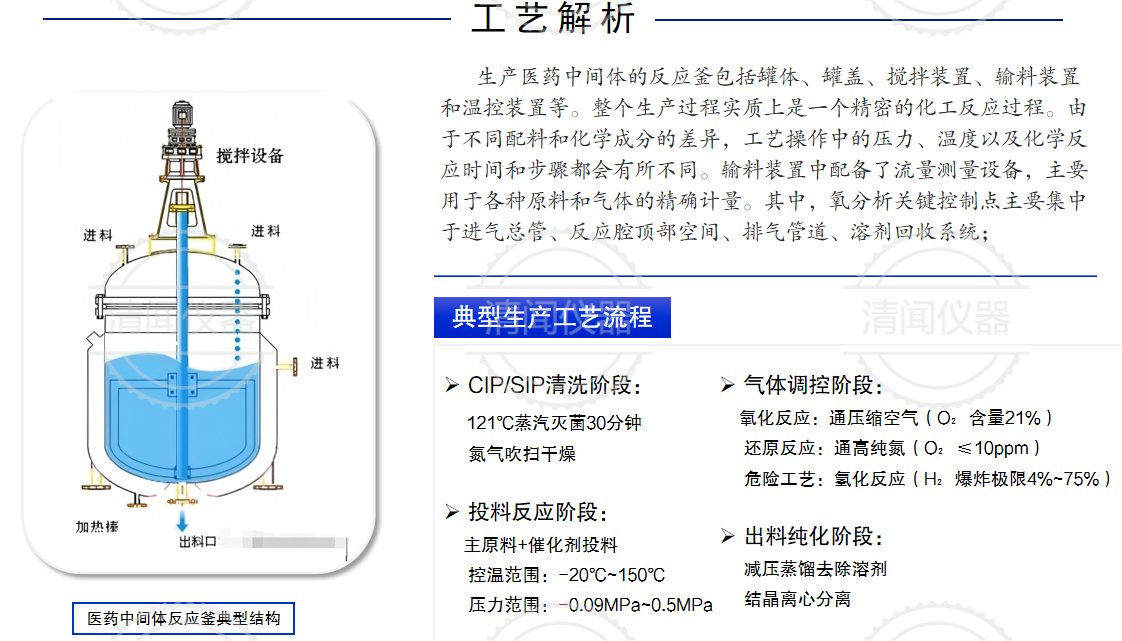

        加氫反應釜是制藥工藝中的典型應用，其反應過程常伴隨放熱現象。若釜內氧含量過高，可能觸發安全事故。為確保生產安全，需在惰化置換后，投料前嚴格檢測氧含量，確保其處于安全閾值（通常<1%）。采用高精度氧含量分析儀，可實時監測并精準調控釜內氧氣濃度，從而優化工藝控制，提高生產效率和安全性。

監測需求

監測點：進氣總管

量    程：0-100ppm（可根據工藝調整）

條    件：微正壓、常溫環境

介    質：含高純氮氣

監測點：反應腔內部空間

量    程：0-1000ppm（可根據工藝調整）

條    件：微正壓、常溫環境

介    質：正己烷、環己烷、二甲基四氫呋喃的混合氣

解決方案

         根據制藥反應釜系統氧含量監測需求，清聞TW-T100電化學在線氧變送器，搭配預處理系統，實現對反應釜氧含量在線監測、數據遠傳及報警聯動，形成完整的"采樣-分析-控制"閉環系統。確保氧含量監測實時、穩定、安全。

方案說明

取樣點選擇

位置：進氣總管或反應腔內部空間

要求：

取樣點應避免粉塵、液滴干擾，確保氣態樣品代表性

微正壓環境（0.1~0.5bar），避免負壓導致采樣困難

若反應釜壓力波動大，需增加穩壓裝置

預處理系統流程

1、初級過濾

樣氣經過 1μm不銹鋼燒結過濾器,去除顆粒物、粉塵,減少維護頻率

2、除水/除油

 通過氣液分離器 去除液態水、有機溶劑（如正己烷、環己烷）

3、流量調節

 玻璃轉子流量計實時監控流量，針閥 控制樣氣流速（18~60L/H）

4、旁路設計

  快速旁通回路，縮短響應時間，背壓 <0.1bar，避免壓力波動影響測量

分析儀檢測

檢測原理：電化學

電流信號與氧濃度成正比，經放大處理后輸出4-20mA

量程與精度：

0-100/1000ppm O?（可定制0~1%、0~25%等）

精度：±1% FS（常溫）

數據輸出與控制聯動

信號傳輸：4-20mA（非隔離）接入DCS/PLC系統

報警與聯鎖（可選）：

一級報警（>5% O?）：中控室聲光報警

二級報警（>8% O?）：聯鎖氮氣吹掃閥，自動充氮稀釋

功能特點

實時監測   在線實時監測，T90響應時間<15秒

多重防護

Ex ia IIC T6 Ga防爆認證

316L不銹鋼測量池耐腐蝕

智能聯動

4-20mA信號接入PLC/DCS系統

雙重報警（故障報警、濃度報警

低維護設計

旁路設計加快響應

模塊化結構設計便于更換部件

核心組件

執行規范和標準

基礎設計規范：HG/T 20507-2014、HG/T 20636-2018系列、GB/T 50770-2020制藥行業應用要點。

安全防爆體系：GB/T 3836.1-2021、GB 50058-2014、GB/T 3836.31-2021反應釜應用場景。

施工驗收標準：GB 50235-2022，GB 50727-2022、GB/T 50561-2019。

國際標準對接：IEC 60079-0:2017、ASME B16.5-2020、NFPA 70-2023。
