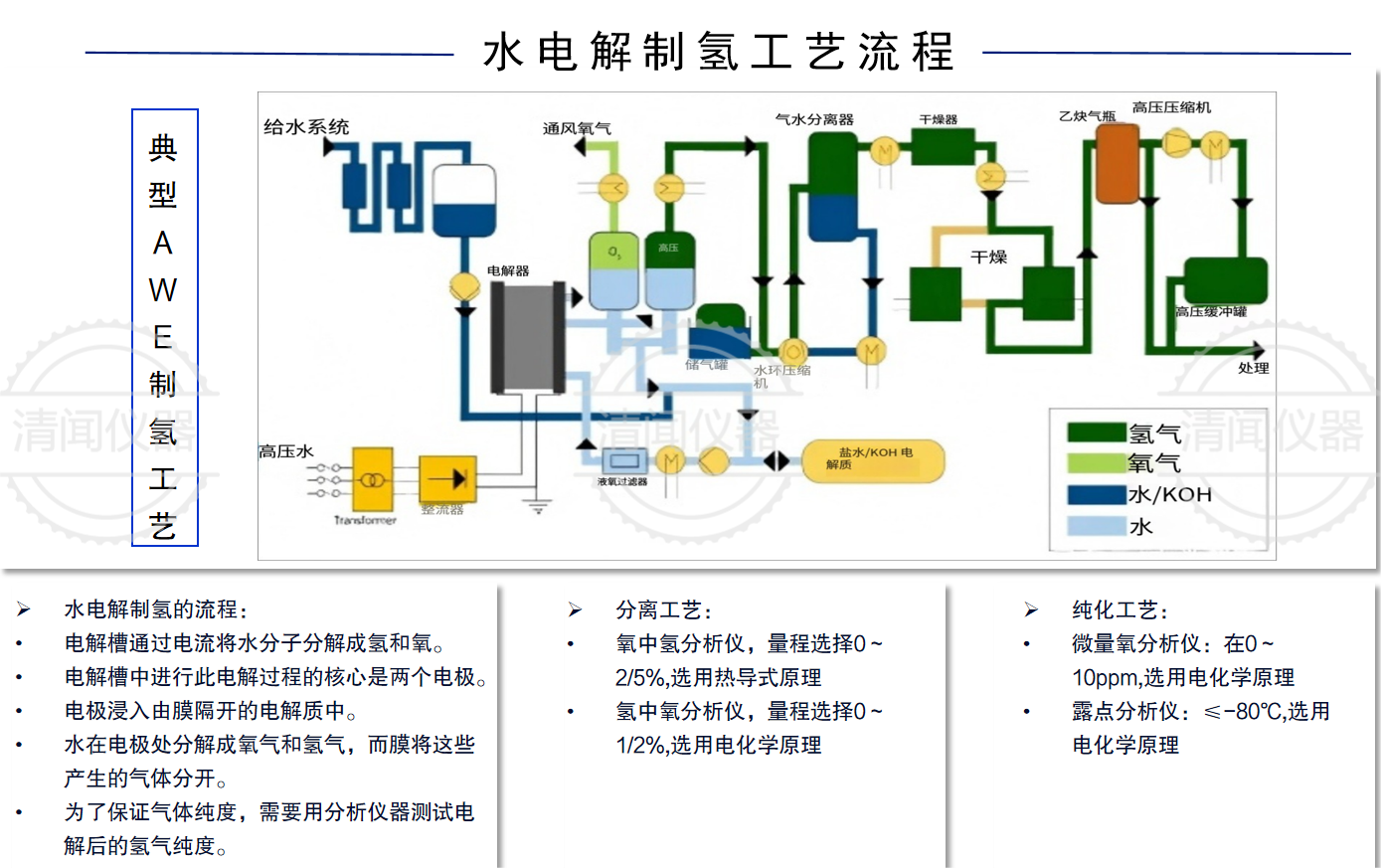

方案背景

          氫能如今作為一種高效、清潔的能源載體，正在工業領域發揮巨大作用和經濟價值。堿水電解（AWE）作為最為成熟的電解技術占據著主導地位，尤其是一些大型項目的應用。然而，電解過程中氫氣中的氧氣殘留（氫中氧）和氧氣中的氫氣殘留（氧中氫）可能形成爆炸性混合物，同時水分和微量氧含量直接影響氫燃料使用壽命。因此，實時、精確的氣體成分監測是保障安全生產、優化工藝效率、確保產品質量的關鍵環節。

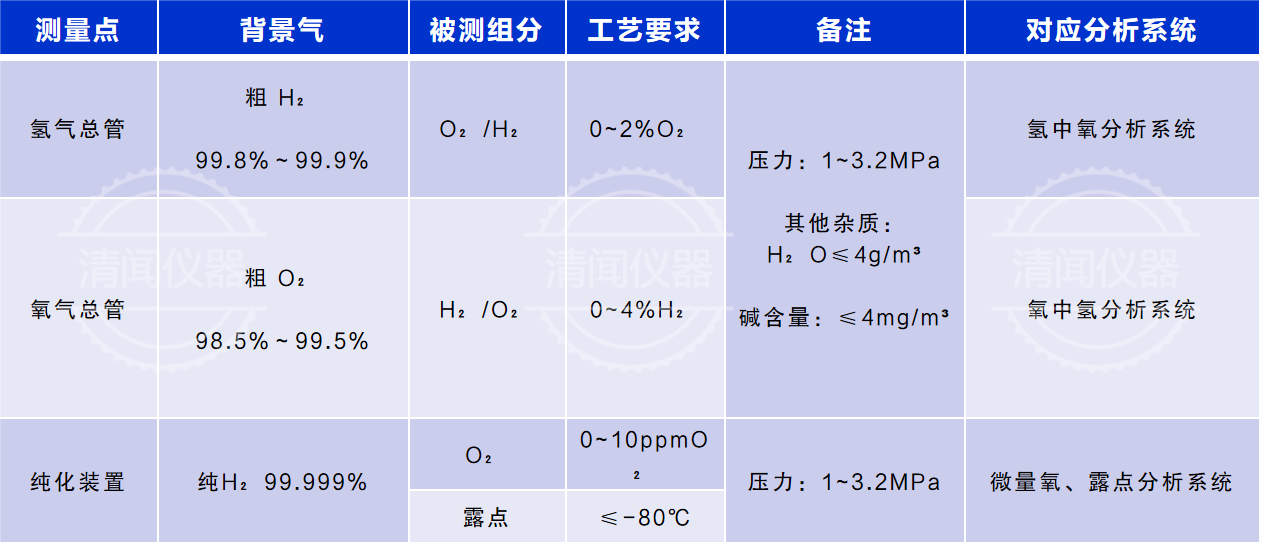

         測點解析

      解決方案

功能實現

多重安全防護

• 實時監測氫中氧（0-2%）、氧中氫（0-4%）濃度，超限報警

• 預處理系統配備減壓閥、緊急切斷閥、泄壓裝置三重保護

智能診斷系統

• 自動標定功能（支持每日/每周/每月周期設置）

• 4-20mA信號輸出，支持遠程診斷

能效優化模塊

• 氫氣純度實時計算（基于氧含量、露點數據）

• 電解槽效率分析模型（需對接DCS系統）

• 氮?dú)獯祾呗?lián)動控制（停車時自動啟動保護）

技術特點

高檢測精度

• 氫中氧分析：電化學原理，分辨率0.01%，響應時間<15s

• 微量氧分析：電化學原理，量程0-10ppm，精度±1%FS

• 露點分析：高分子薄膜電容原理，-80~20℃范圍，±2℃精度

全流程脫脂處理

• 采樣管路、閥件（ 316不銹鋼）、接頭均經ASTM B912標準脫脂

系統組成

氧中氫分析系統

 ■ 進口高精度熱導分析儀，隔爆設計，可靠準確地分析氫氣濃度

■ 恒溫池設計，不受外界環境溫度影響

■ 不受環境振動及流量波動影響

■ 集成減壓，過濾，干燥等系統部件，保證了分析儀器的運行安全

■ 不需要頻繁的現場校準

■ 運行極為穩定，設計上基本免維護

氫中氧分析系統

■ 進口高精度電化學氧分析儀

■ 成熟的原電池傳感器技術，卓越的準確性、穩定性和長壽命

■ 背景氣體不敏感，適用于酸性氣體，確保準確的測量和分析

■ 使用四通閥，“進樣”和“放空”狀態切換，延長氧傳感器使用壽命

■ 集成減壓，過濾，干燥等系統部件，保證了分析儀器的運行安全

■ 直觀用戶界面，方便現場校準

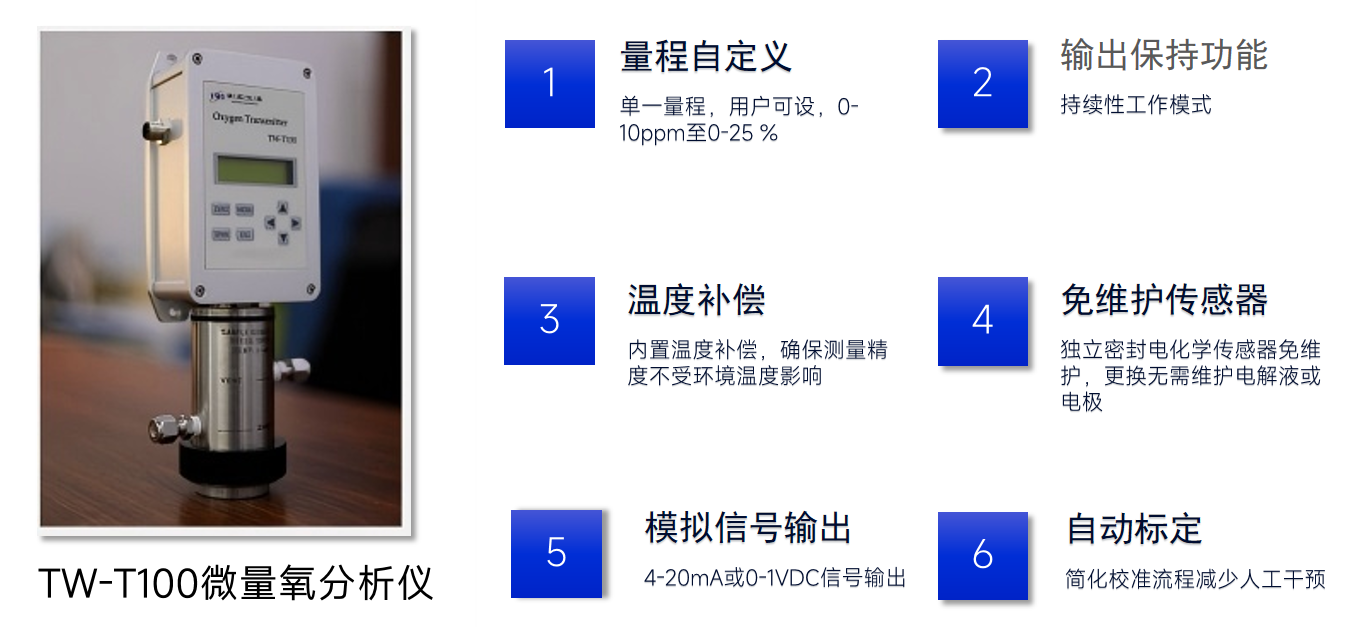

微量氧變送器

■ 傳感器溫度補償

■ 高精度

■ 4-20 mA輸出校準

■ 多種傳感器選擇

■ 本安設計，適用于危險區

露點分析儀

■ 高精度  支持氣體參數自定義的微量水分測量

■ 強穩固  IP55/NEMA 12防護，適應嚴苛工業環境

■ 高安全性  報警繼電器+防爆選件，覆蓋危險區域

■ 高兼容性  多型號變送器適配，支持遠程部署

核心組件

技術規范

爆炸防護

執行《GB 50058-92》+《IEC60079-0》雙標準，分析柜采用隔爆型設計（Ex dⅡC T6）

所有電氣接線符合《GBJ 232-82》防爆要求，電纜入口處增加防爆密封接頭

采樣管路法蘭連接按《ANSI B16.5/ASME》標準，密封泄漏等級達ANSI B16.104 Class IV

自控系統集成

預處理系統遵循《HG/T20636-20639-98》化工自控設計規定，冗余配置關斷閥與泄壓裝置

儀表選型符合《HG/T20507-2000》，關鍵傳感器（如氧分析儀）MTBF≥50,000小時

機柜防護等級IP65（《IEC60529》），內部配置正壓吹掃系統（《HG/T 20510-2014》）

安裝質量控制

管道焊接執行《GBJ 236-82》，氬弧焊工藝，焊縫X射線檢測率100%

脫脂處理符合《HGJ 229-83》，殘留油分≤50mg/m2（試紙法驗證）

接地電阻≤4Ω（《GBJ 93-86》），防雷浪涌保護按《NFPA NO.70》Article 501條款
