方案背景

      冶金是指開采、精選、燒結金屬礦石并對其進行冶煉、加工成金屬材料的工業過程，根據冶煉金屬的性質不同可以分為黑色金屬（鐵、錳、鉻、釩、鈦）冶煉和有色金屬（黑色金屬以外）冶煉。

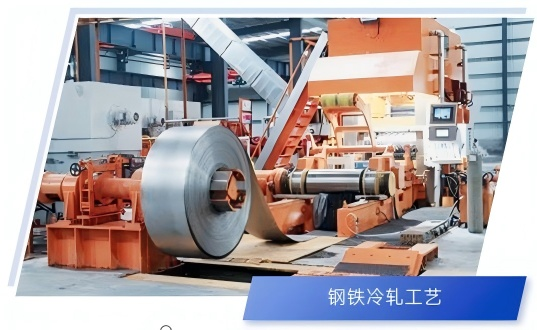

         現代鋼鐵企業通過"冶煉-熱軋-冷軋"一體化生產，實現從礦石到高端板材的全流程控制，其中氣體分析技術貫穿始終，既是工藝控制的"眼睛"，也是安全環保的"哨兵"。以冷軋工藝為例，在退火工序中，常使用氫氣或氫氮混合氣作為保護氣氛，以防止鋼材氧化。同時，工藝過程中可能產生一氧化碳等有害氣體，以及存在微量氧和水分的干擾。這些氣體的濃度直接影響產品質量和生產安全，特別是氫氣的高爆炸風險需要嚴格監控。

解決方案

        清聞冷軋工藝氧含量在線分析解決方案采用集成化在線分析系統，實現對冷軋工藝氣體的連續監測和分析。集成系統主要由采樣預處理系統、分析儀表、控制系統和數據傳輸系統組成。

方案價值

• 質量提升：精確控制保護氣氛成分，減少產品缺陷

• 安全保障：實時監測可燃氣體和有害氣體，預防事故

• 成本節約：優化氣體消耗，降低生產成本

• 環保合規：滿足日益嚴格的排放監測要求

• 智能化生產：為工藝優化提供數據支持

方案設計

氣體采樣與預處理系統

•     高溫取樣探頭：316不銹鋼材質，帶陶瓷過濾器

•    多級預處理系統：

             初級除塵：聚結過濾器

             精細過濾：0.1μm精密過濾器

             流量控制：精密調節閥+流量計

•     快速回路設計：縮短響應時間至<15秒

控制系統

•     PLC控制：實現自動校準、故障診斷

數據管理系統

•     實時數據顯示與記錄

•     多級報警功能（預警、報警）

•     數據遠程傳輸至中控室

•     歷史數據存儲與分析報表

技術特點

     1、安全可靠性高

冗余設計和自診斷功能確保連續運行

二級報警系統及時預警危險狀況

2、適應惡劣環境

采樣系統耐受高溫(最高800℃短時)、高粉塵

分析儀表IP65防護等級

特殊涂層防腐蝕設計

3、維護成本低

模塊化設計便于快速更換部件

長壽命傳感器

遠程診斷功能減少現場服務需求

4、智能校準

具備自動零點/量程校準功能，減少維護需求

5、能效優化

低功耗設計

可配置為根據工藝需求調整采樣頻率提供氣體消耗分析輔助節能管理

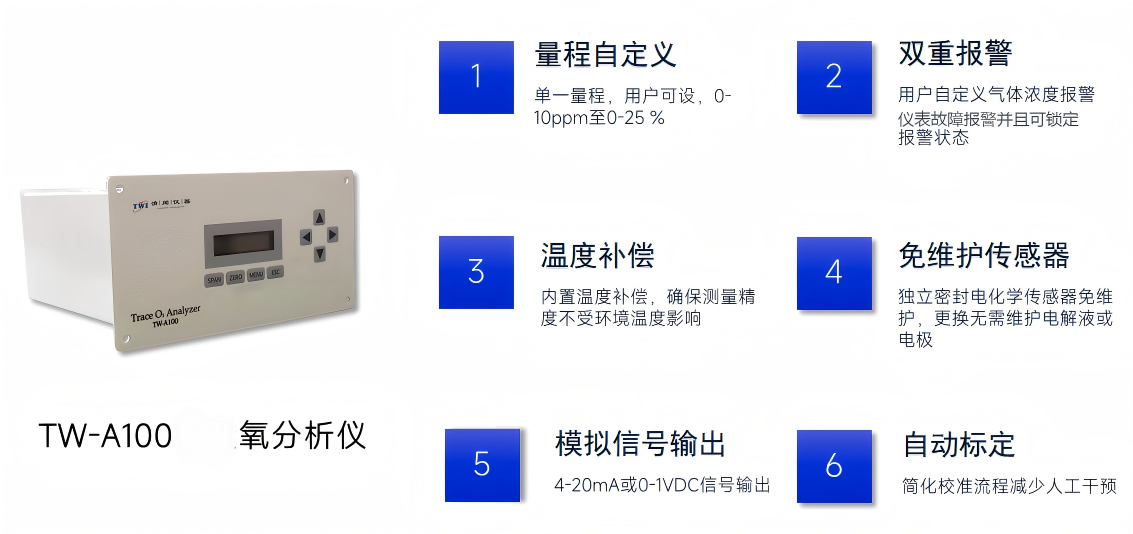

核心組件

規范標準

        基礎設計規范：HG/T 20507-2014、HG/T 20636-2018系列、GB/T 50770-2020制藥行業應用要點。

        安全防爆體系：GB/T 3836.1-2021、GB 50058-2014、GB/T 3836.31-2021反應釜應用場景。

        施工驗收標準：GB 50235-2022，GB 50727-2022、GB/T 50561-2019。

        國際標準對接：IEC 60079-0:2017、ASME B16.5-2020、NFPA 70-2023。
